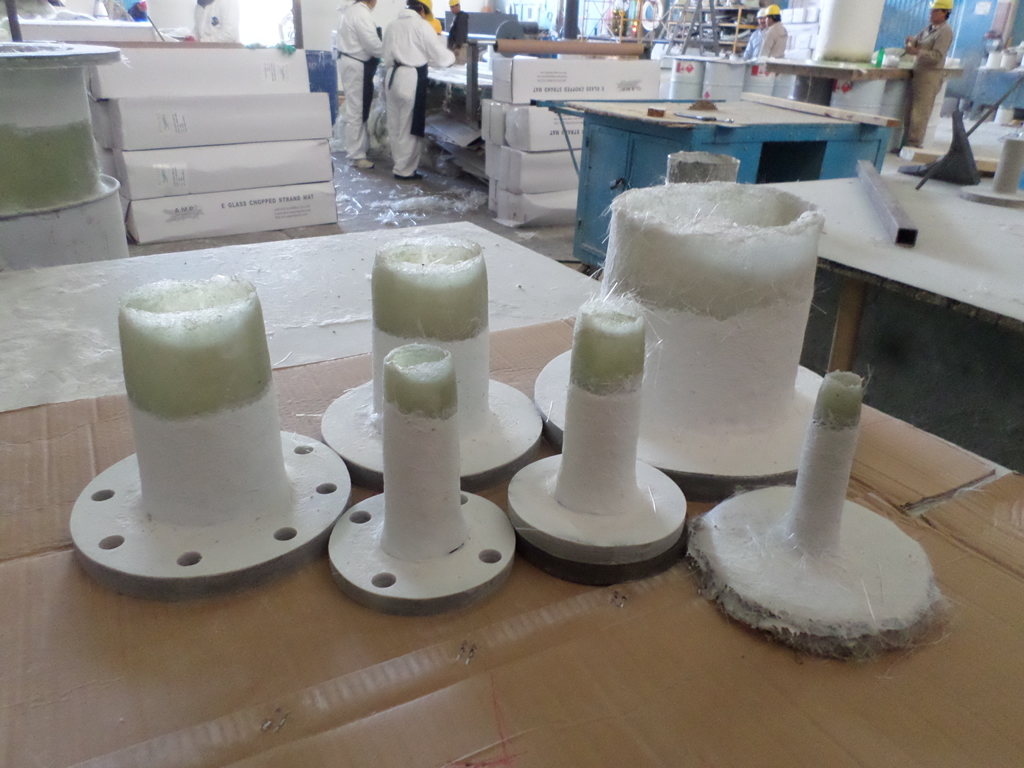

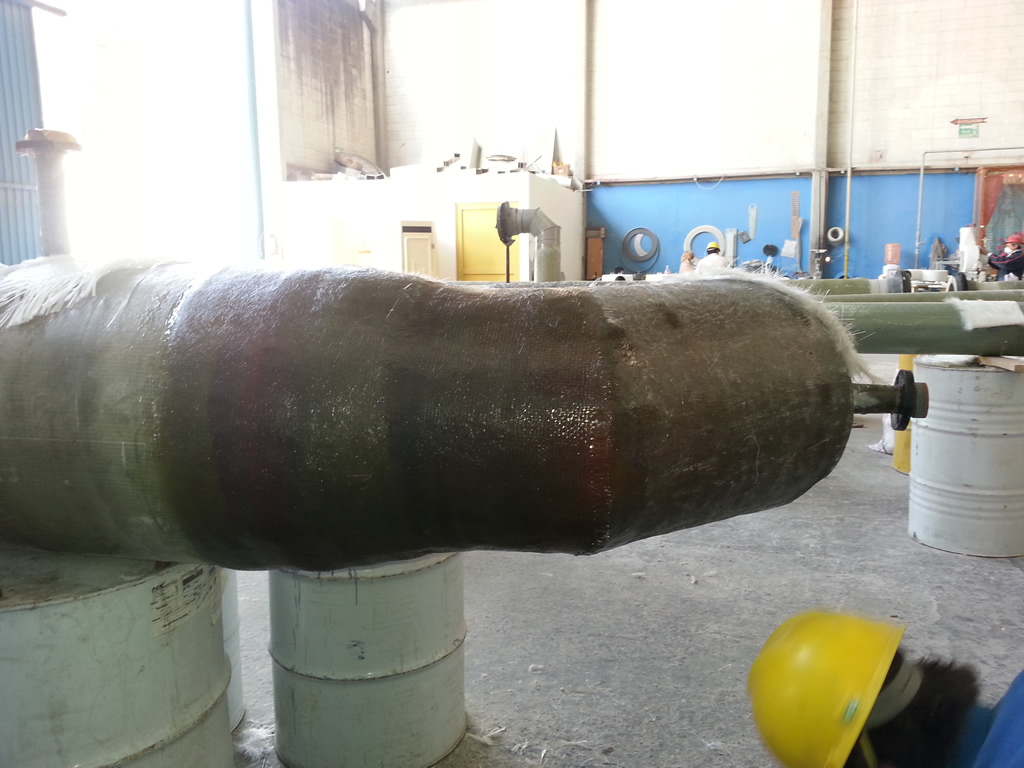

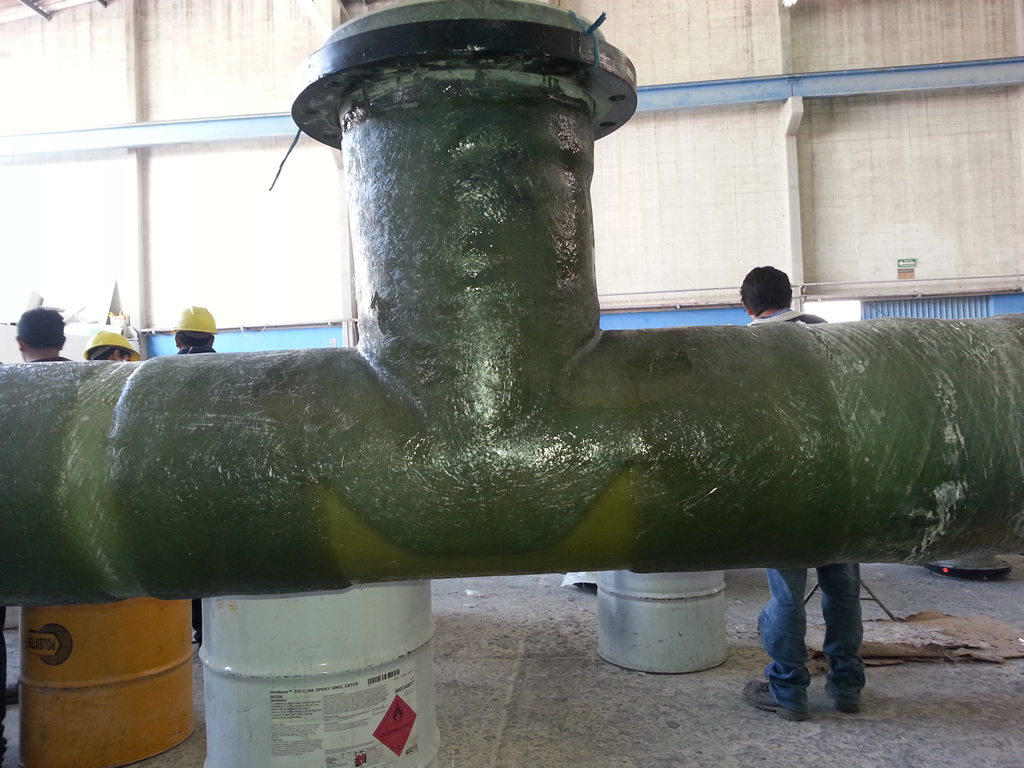

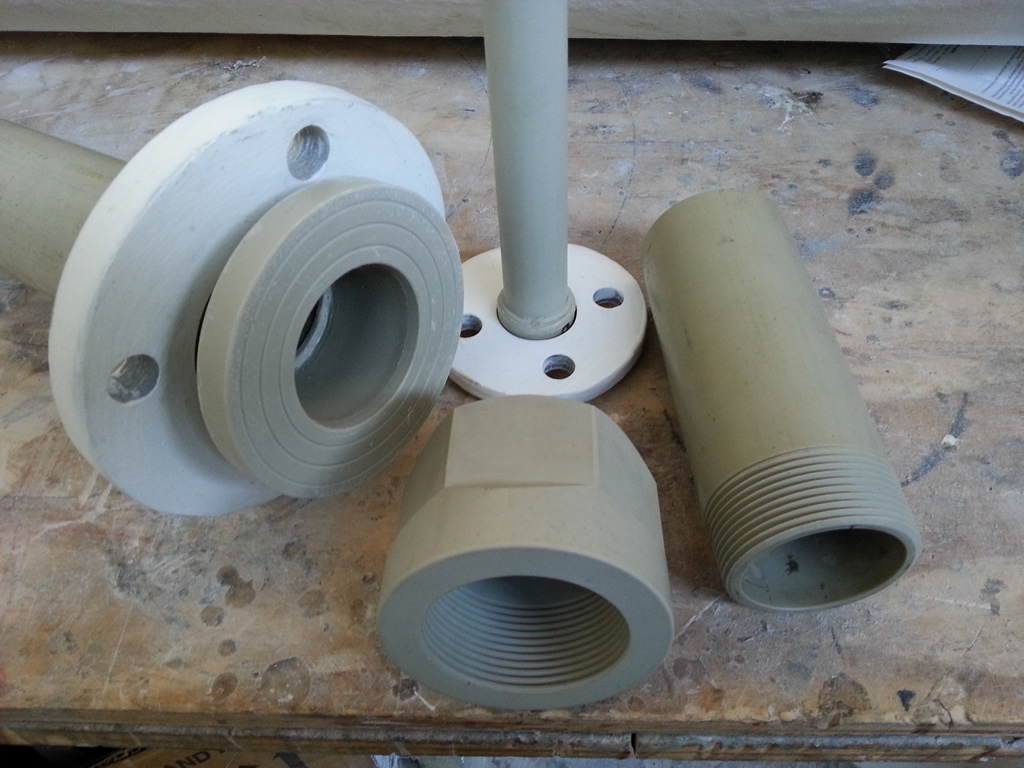

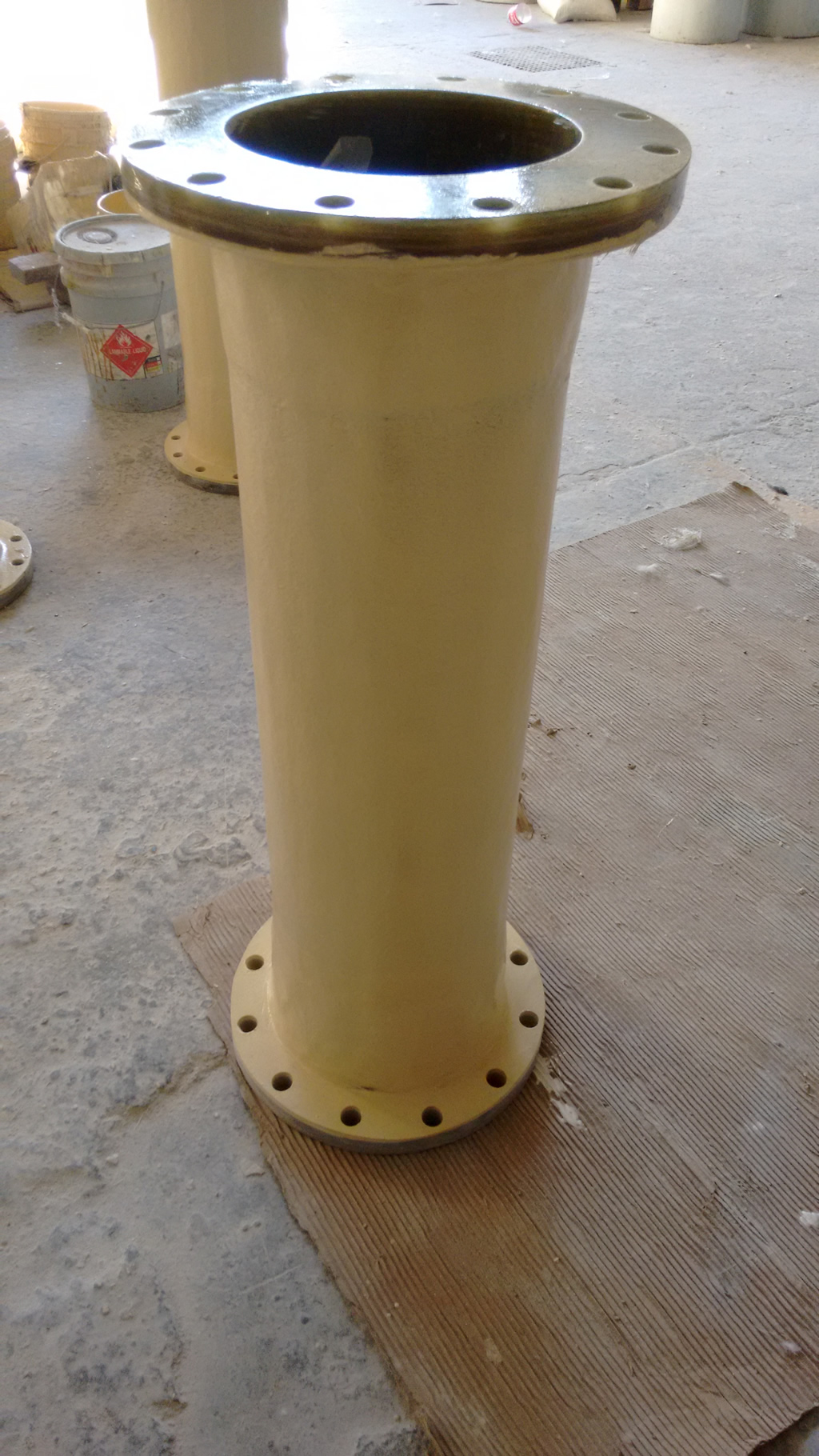

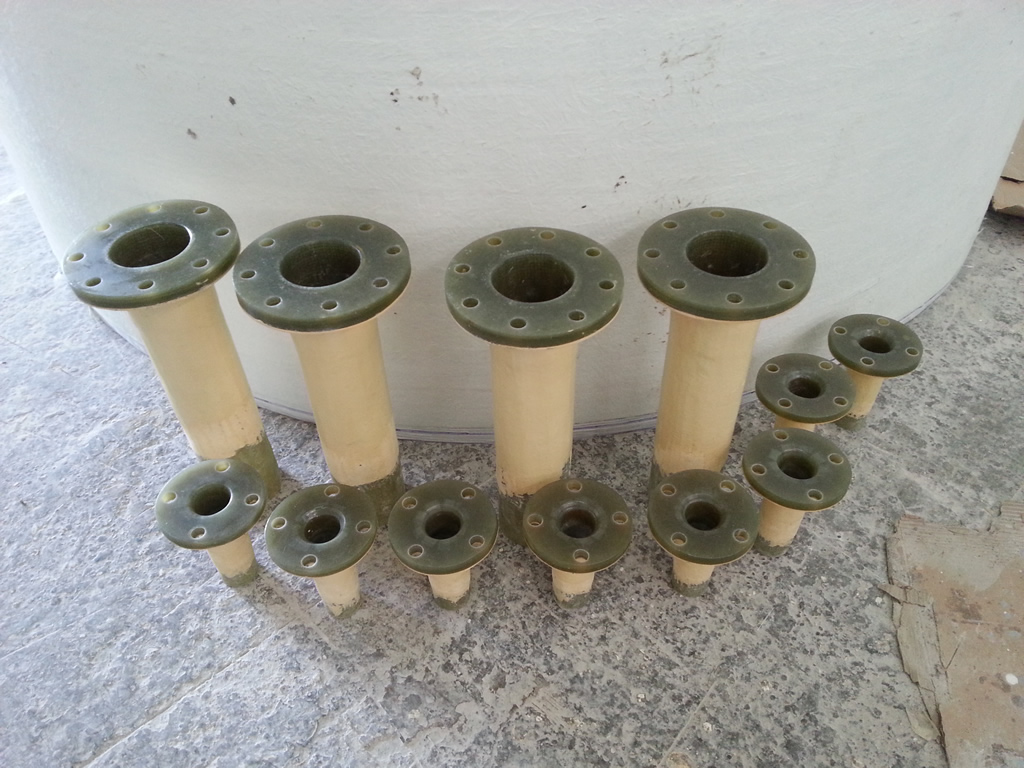

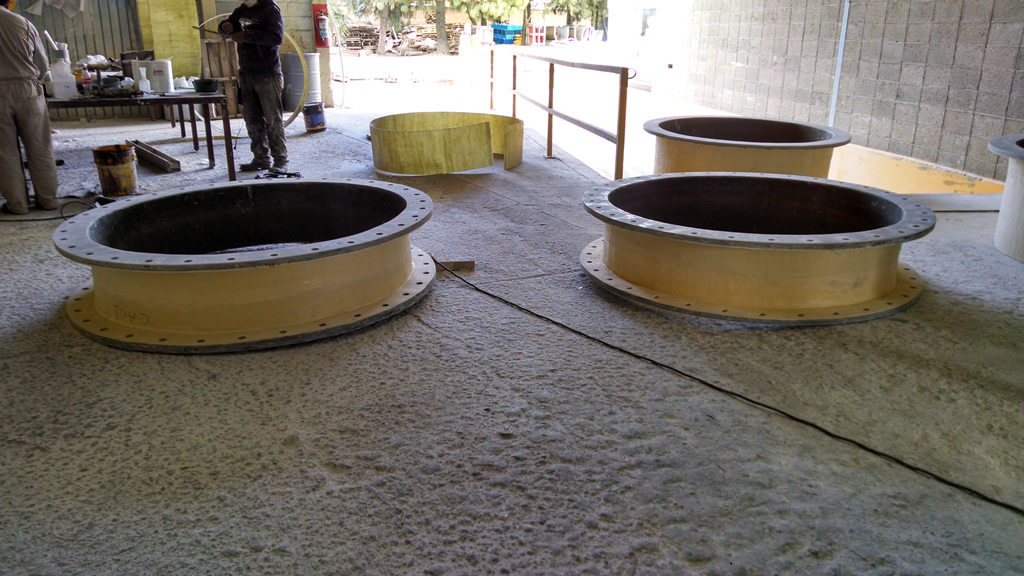

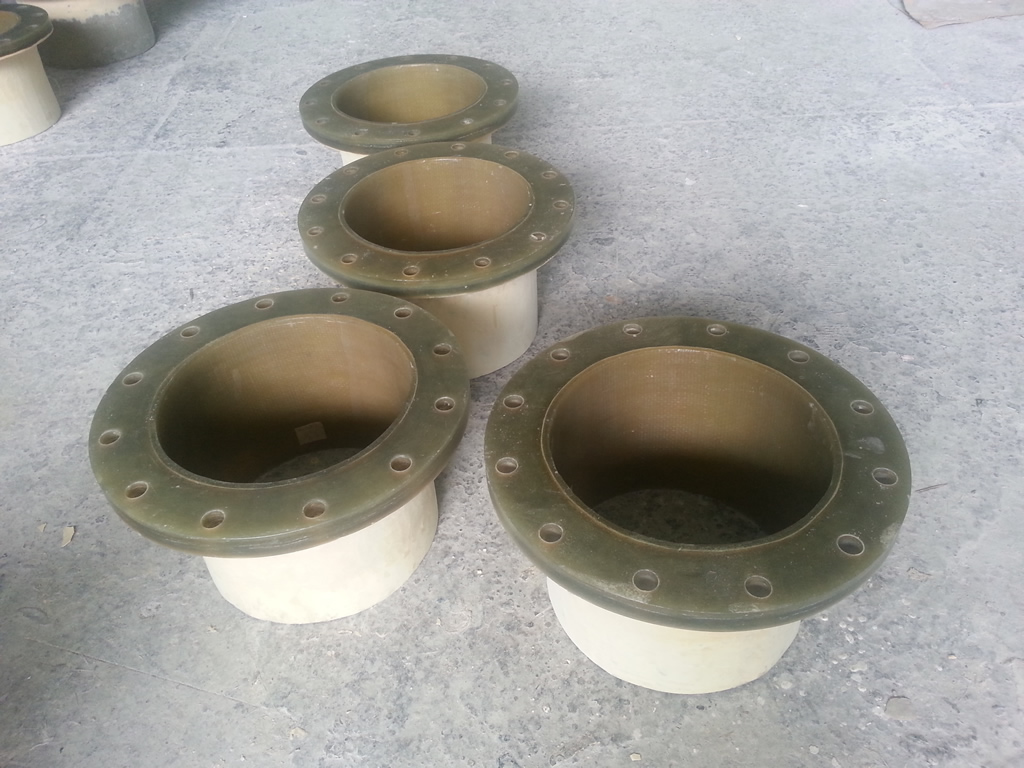

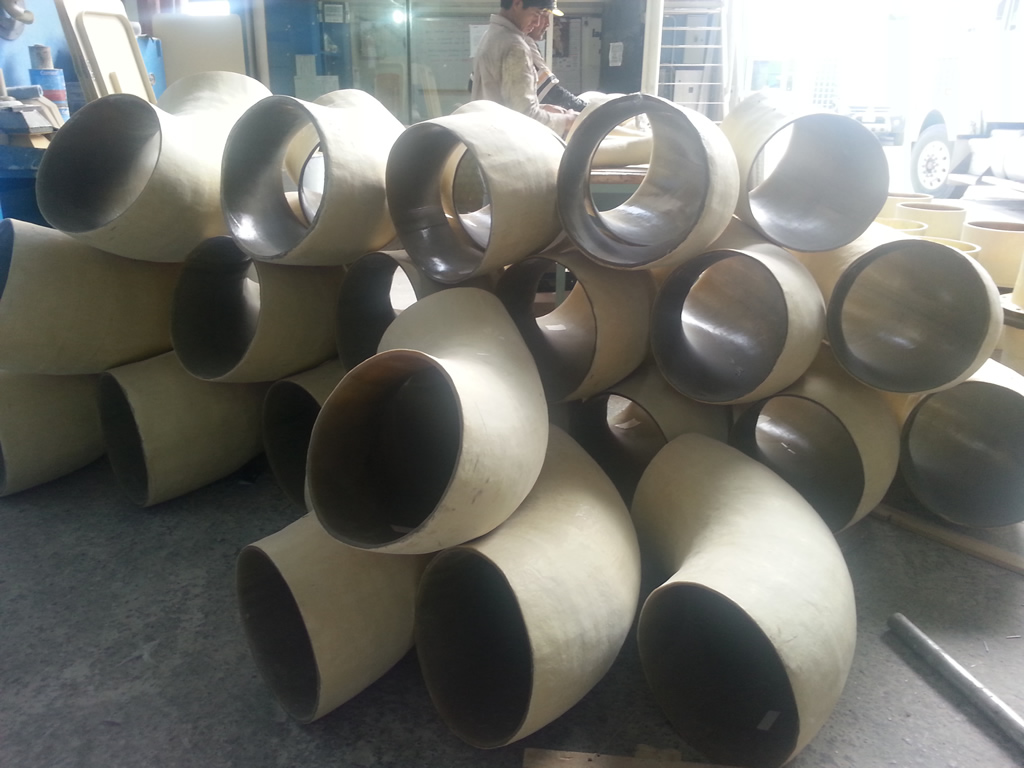

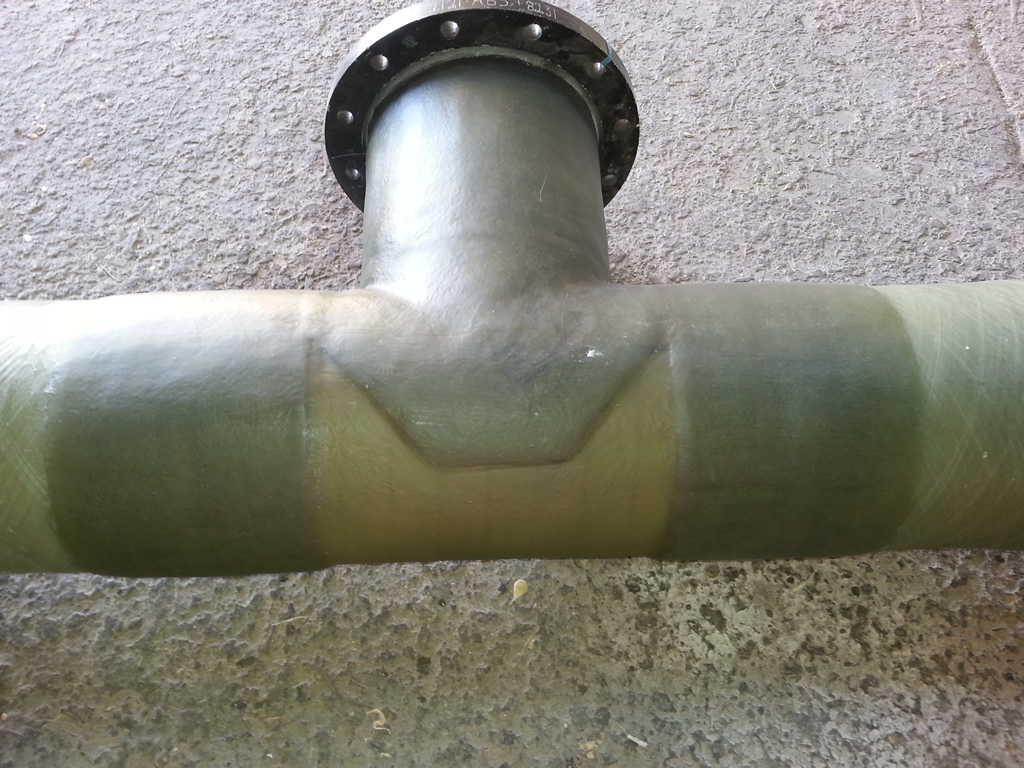

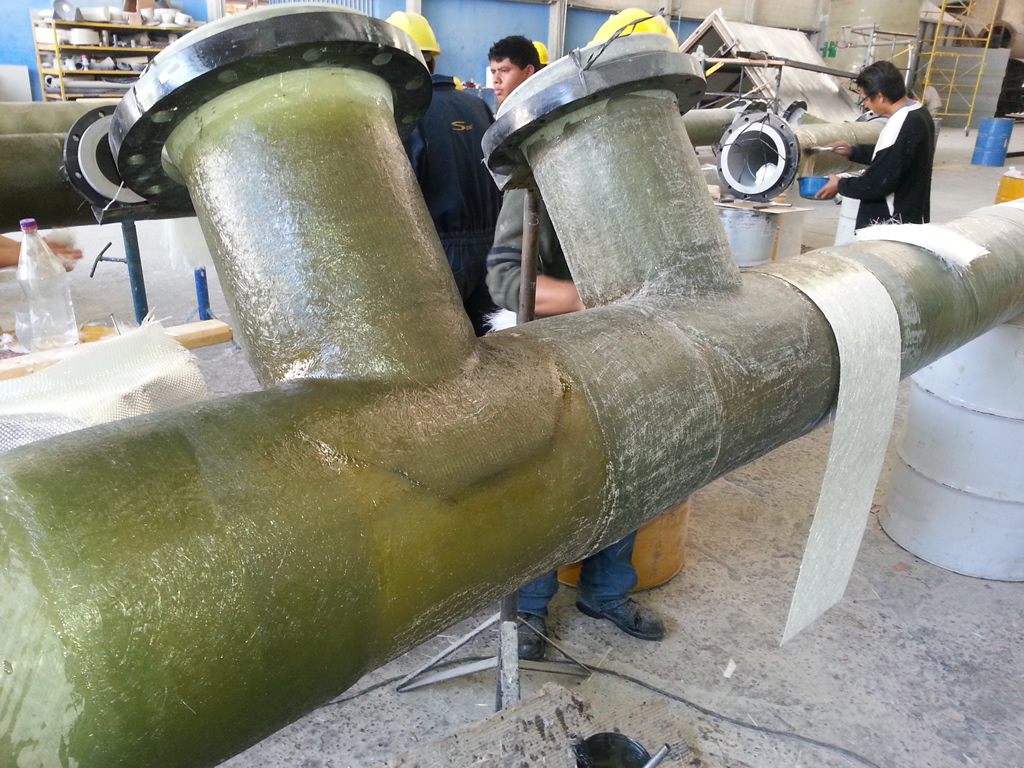

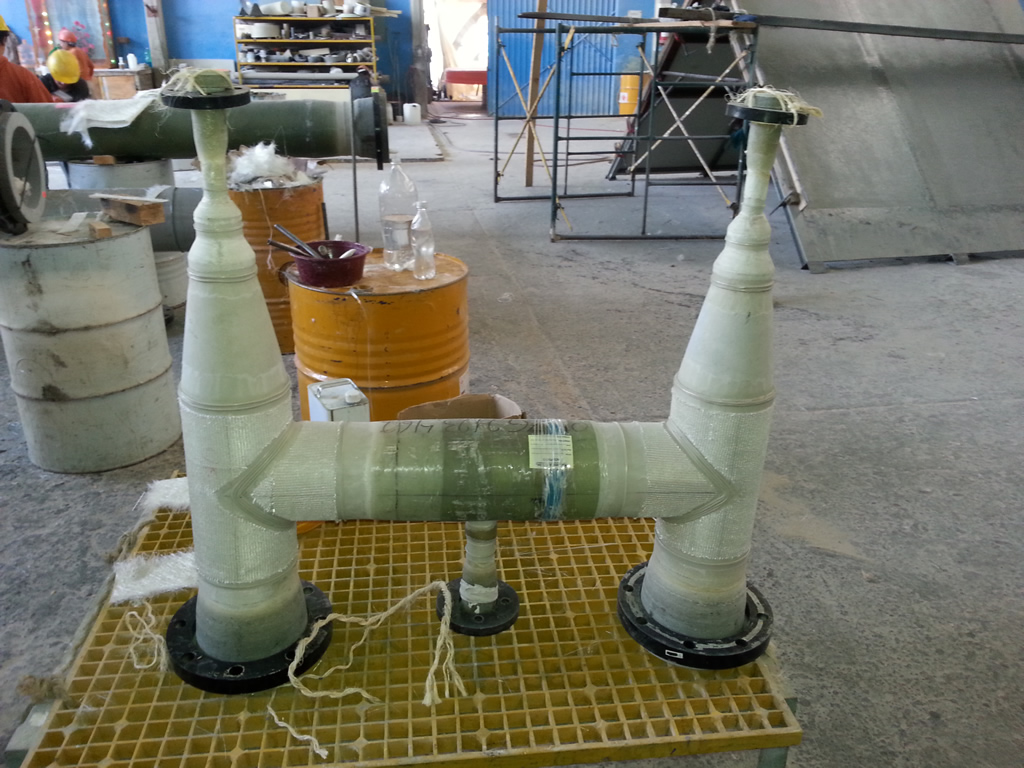

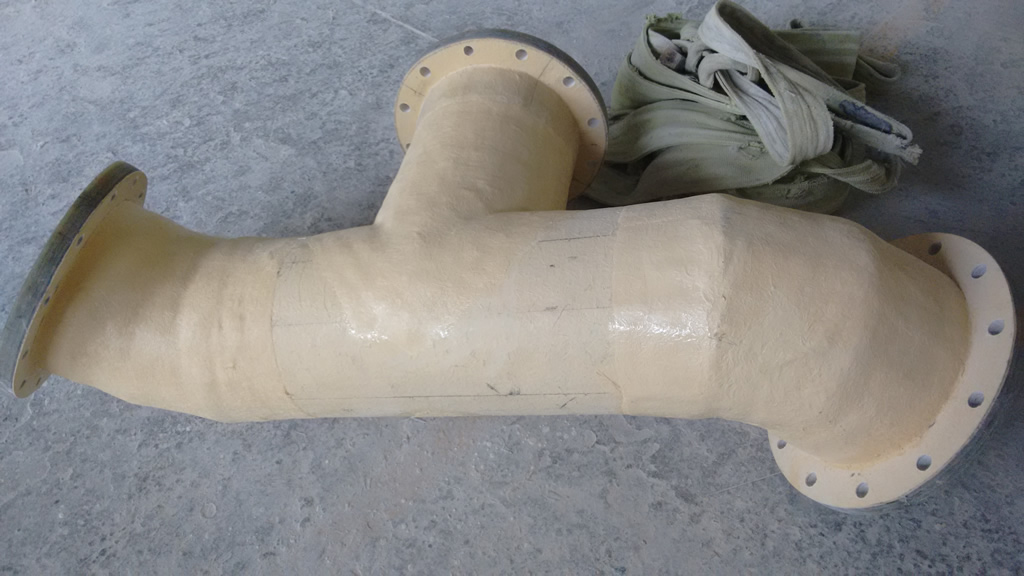

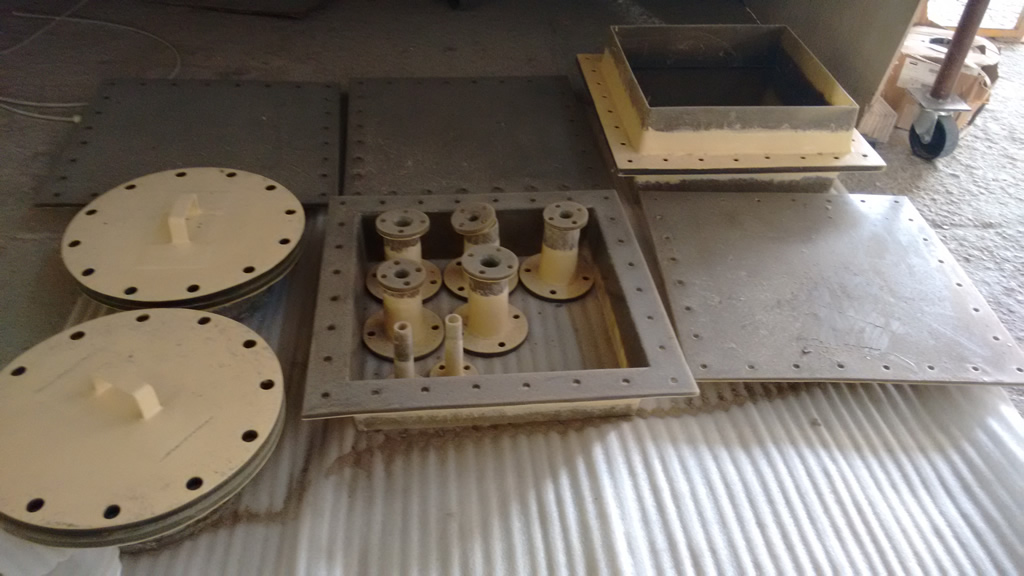

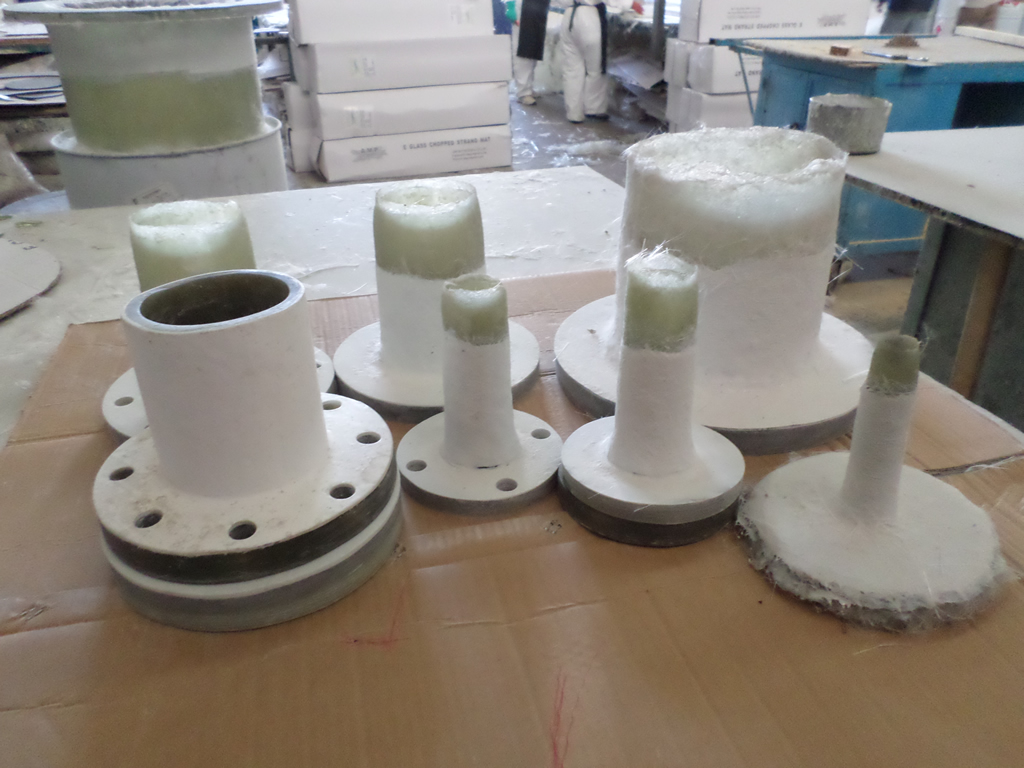

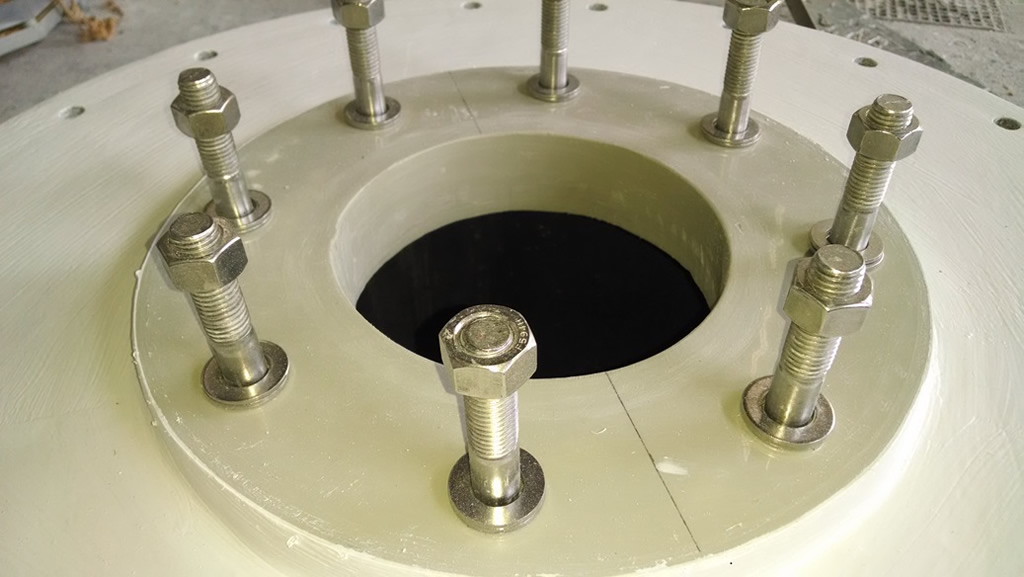

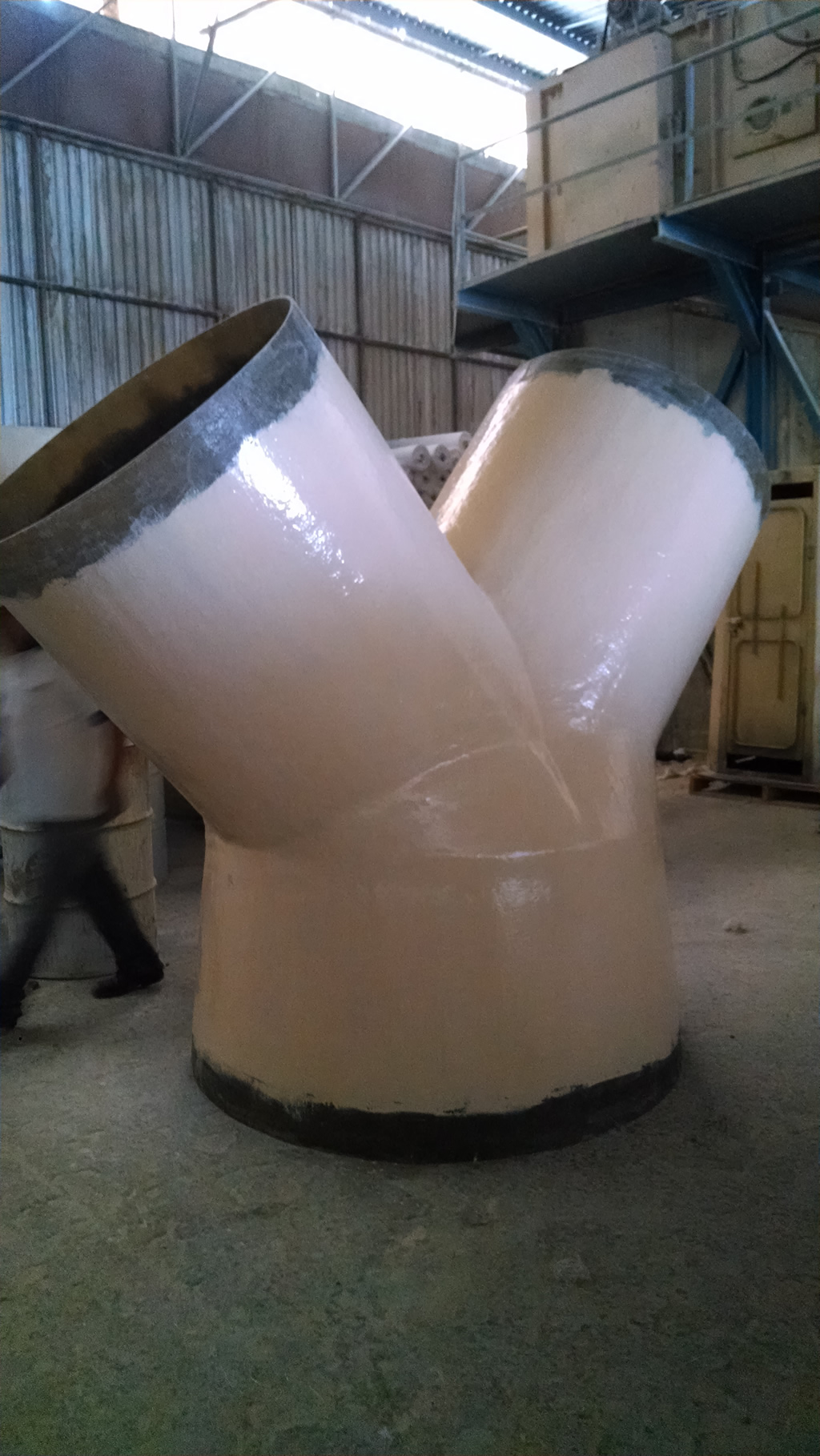

Tuberías y accesorios

• Descripción: Es un conducto que tiene la función de transportar un fluido comúnmente líquido, pero también pueden ser gases.

• Rangos de diseño: La tubería y accesorios a emplear en un sistema se seleccionan tomando como base de diseño las siguientes características:

a. Fluido a manejar

b. Temperatura

c. Presión

El fluido nos determinará el tipo de material que se utilizará para conducirlo, garantizando la resistencia química de las líneas de tubería.

La presión es el valor con mayor peso dentro de la selección de la tubería ya que en base a este valor se seleccionará el espesor.

En la industria se le conoce como CLASE y existen los siguientes rangos:

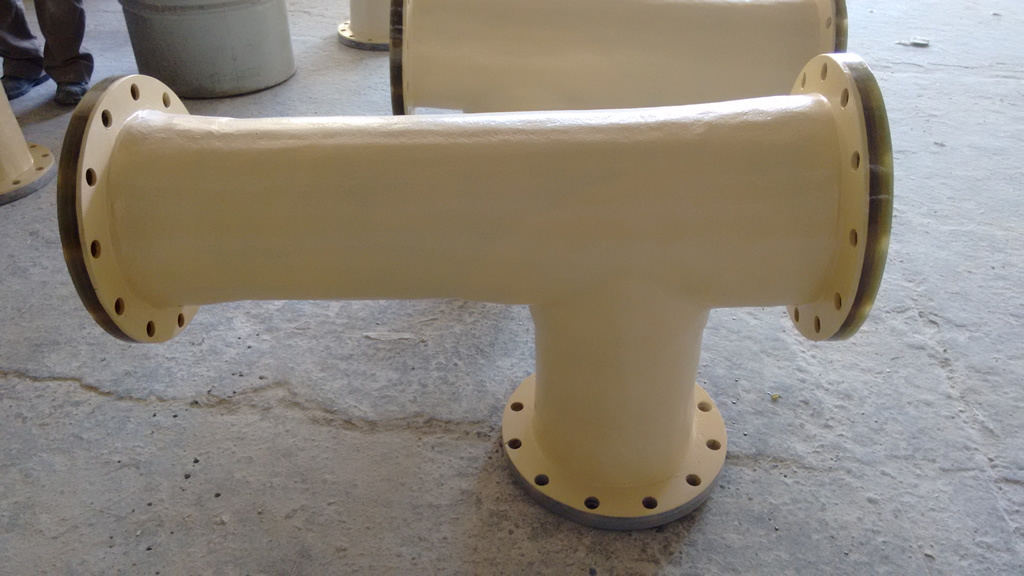

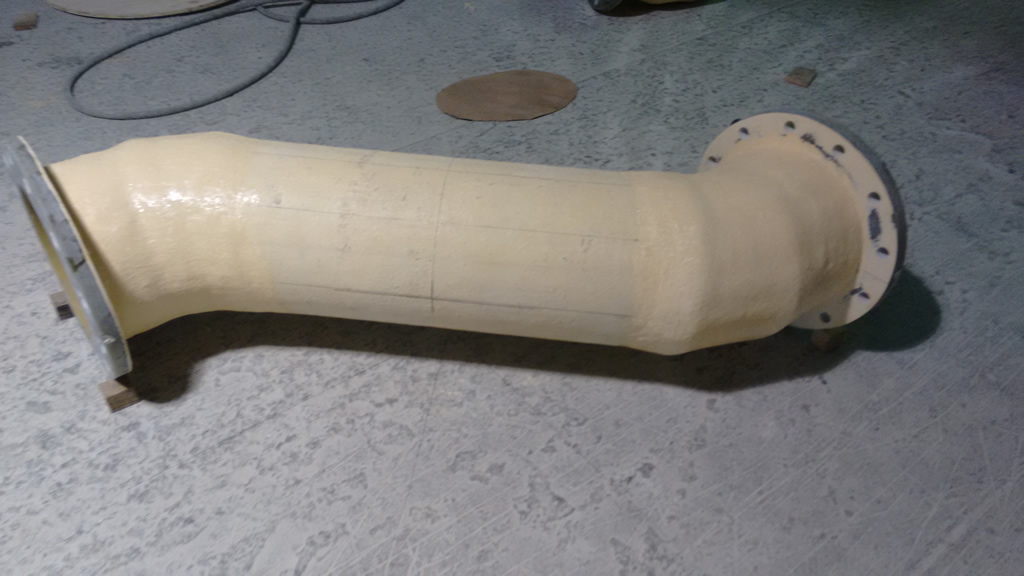

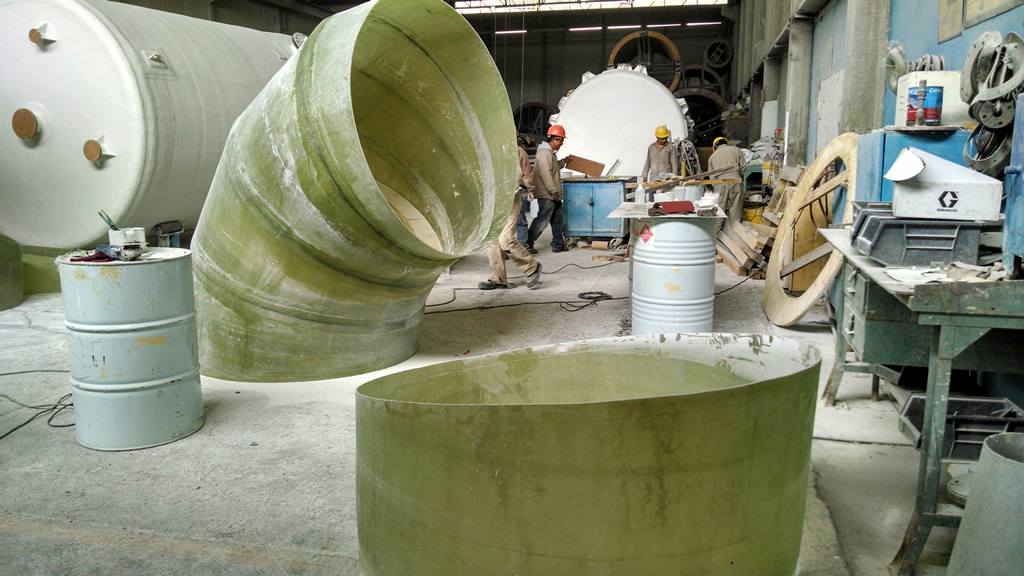

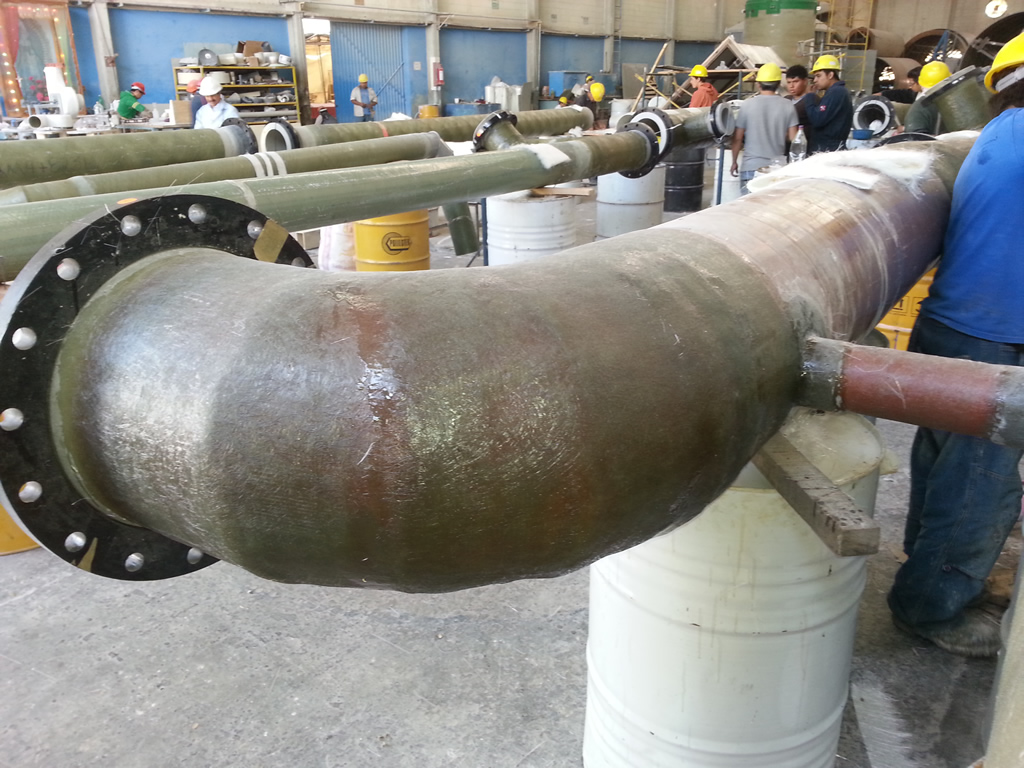

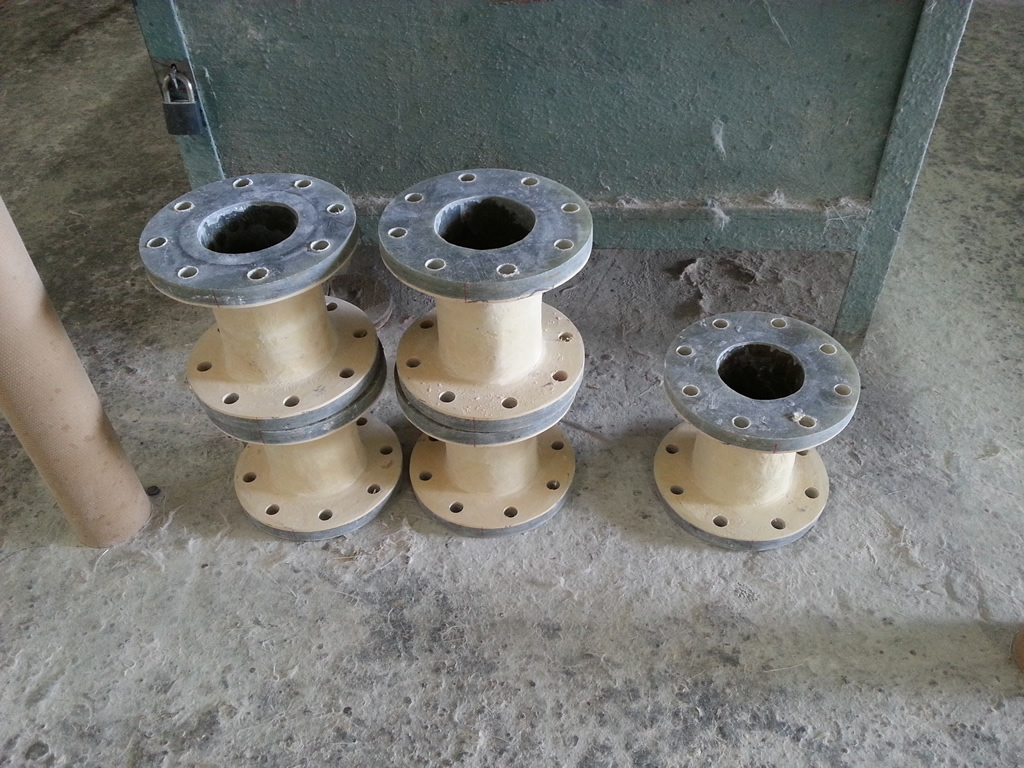

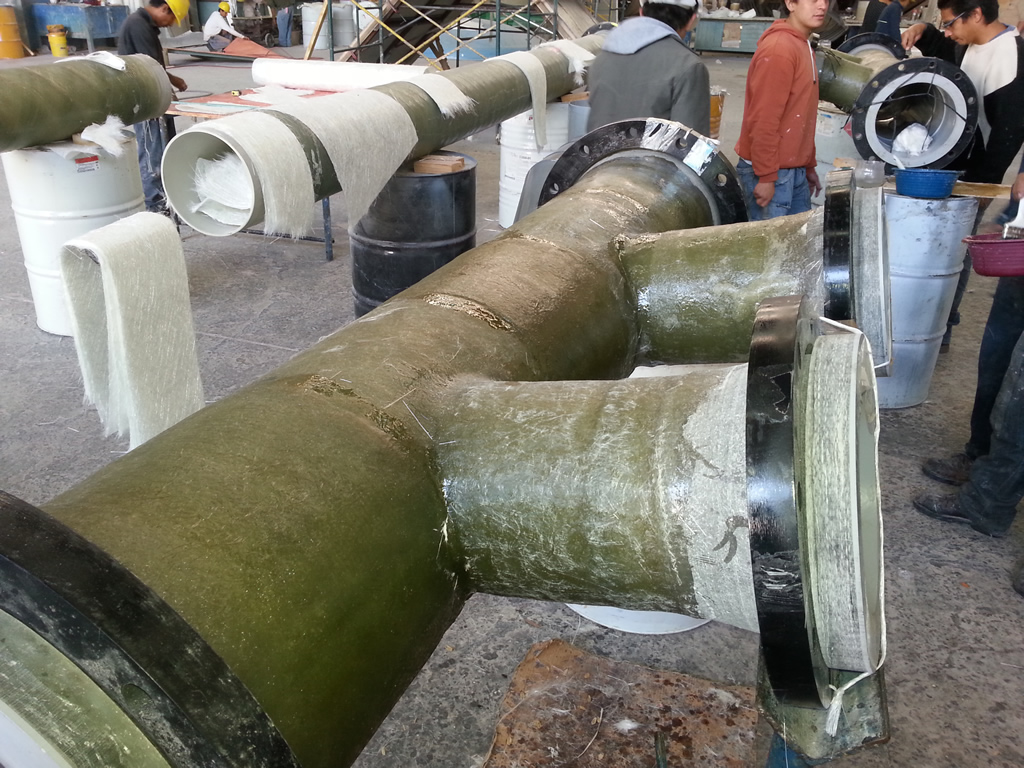

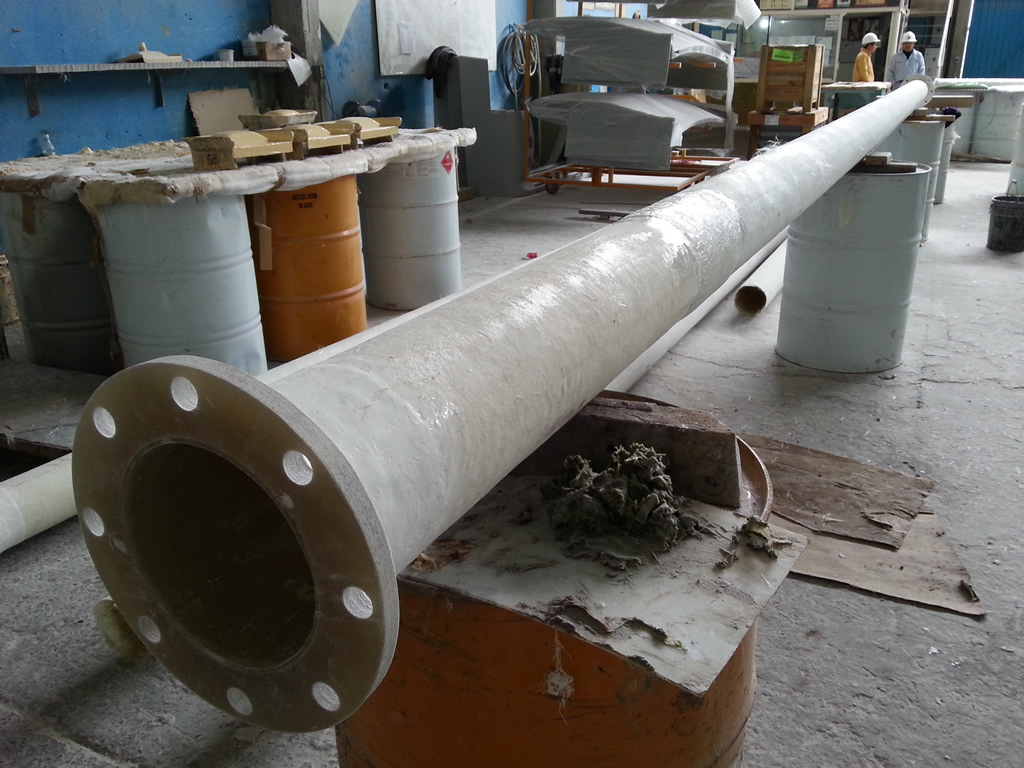

• • 25, 50, 75, 100, 125 Y 150 PSI para tubería construida en FRP, según la NBS PS15-69.
  • 150, 300, 400, 600, 900, 1500 Y 2500 PSI para tubería construida en acero, según la ANSI B16.5

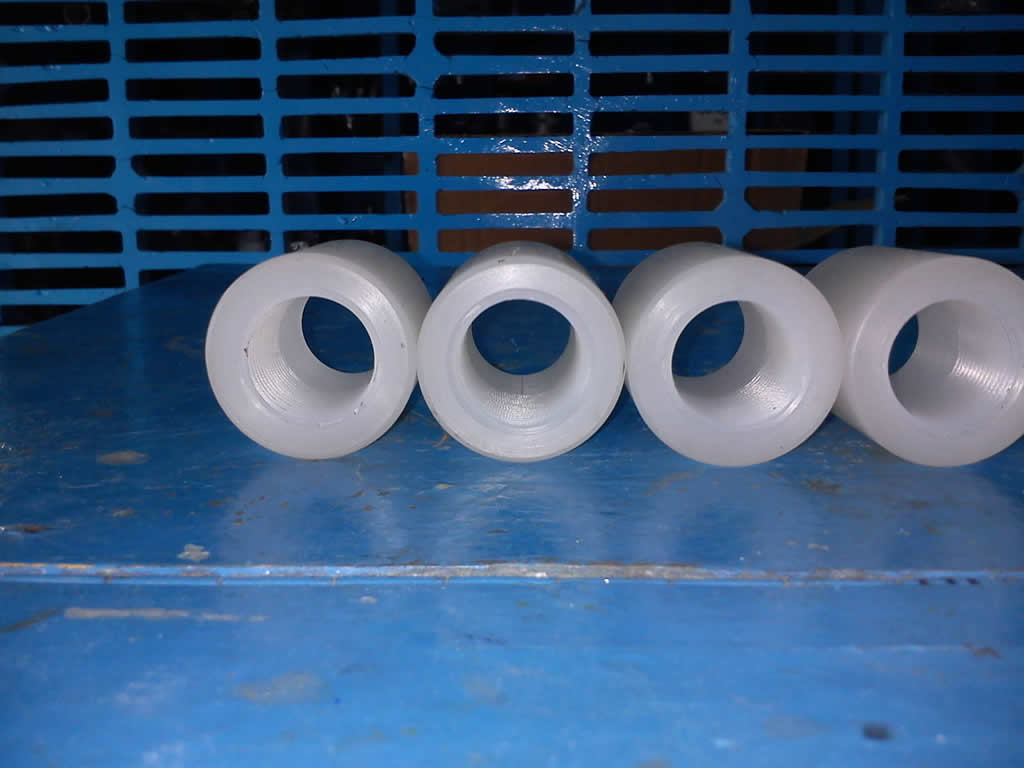

  • Para termoplásticos como PE, PP, PVC, CPVC, PVDF, entre otros se conoce como CÉDULA y en la industria generalmente se maneja la Ced. 80 que soporta presiones de 150 PSI.

• Aplicaciones: Plantas industriales (Industria metalmecánica, química, petroquímica, farmacéutica, etc.) centros comerciales, hospitales.

• Beneficios:

a. El beneficio de emplear tuberías en la industria es que se pueden llevar fluidos a grandes distancias, como ejemplo podemos ver lo que se hace con la industria petroquímica donde se tienen líneas que atraviesan océanos.
